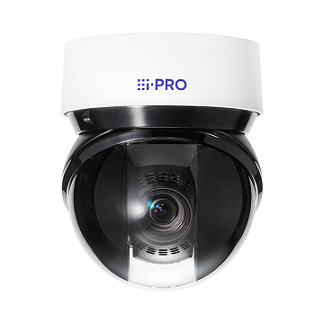

مشخصات دوربین مداربسته پاناسونیک i-PRO WV-X66300-Z3LS

حسگر تصویر: تقریبا حسگر تصویر CMOS نوع 1/2.8

ناحیه اسکن: 5.57 میلی متر(H)  3.13× میلی متر (V)
{7/32 inches (H) × 1/8 inches (V)}

حداقل روشنایی:
رنگ:  0.011 lx (30IRE, F1.6, 1/30s)
رنگ:  0.015 lx (50IRE, F1.6, 1/30s)
BW : 0.006 lx (50IRE, F1.6, 1/30s)
BW : 0 lx (50IRE, F1.6, 1/30s with IR LED)

تراز سفیدی: ATW1 / ATW2 / AWC

سرعت شاتر:
 [حالت 60 فریم در ثانیه] 60/1 ثابت تا 10000/1 ثابت
[حالت 50 فریم در ثانیه] 50/1ثابت به 10000/1 ثابت

حداکثر شاتر:
حالت 60 فریم در ثانیه/30 فریم در ثانیه/15 فریم در ثانیه: حداکثر 4000/1 ثانیه تا حداکثر 30/16 ثانیه
حالت 50 فریم در ثانیه / 25 فریم در ثانیه / 12.5 فریم در ثانیه: حداکثر 4000/1 تا حداکثر 25/16 ثانیه

خودکار هوشمند: روشن/خاموش
فوق پویا:  روشن/خاموش ، سطح را می توان در محدوده 0 تا 31 تنظیم کرد.
محدوده دینامیکی: حداکثر ۱۴۴ دسی بل (سوپر دینامیک: روشن، سطح ۳۱)
کشش سیاه تطبیقی ​​سطح را می توان در محدوده 0 تا 255 تنظیم کرد.

جبران نور پس زمینه / جبران نور بالا:
 BLC ( جبران نور پس زمینه ) / HLC ( جبران نور بالا ) / خاموش
سطح را می توان در محدوده 0 تا 31 تنظیم کرد (فقط در حالت فوق پویا / هوشمند خودکار: خاموش)

جبران مه: روشن / خاموش، سطح را می توان در محدوده 0 تا 8 تنظیم کرد
(فقط زمانی که تنظیم کنتراست خودکار هوشمند / خودکار: خاموش)

حداکثر افزایش (AGC): سطح را می توان در محدوده 0 تا 11 تنظیم کرد.

رنگ/ (ICR ) BW: خاموش / روشن (نور IR خاموش) / روشن (نور IR روشن) / Auto1 (نور IR خاموش) / Auto2 (نور IR روشن) / Auto3 (SCC)

نور LED مادون قرمز:
 بالا / متوسط ​​/ کم / خاموش
حداکثر فاصله تابش:
350 متر {تقریبا 1150 فوت} (IRE30)*
250 متر {تقریبا 820 فوت} (IRE50)
* ارزش تبدیل شده

کاهش نویز دیجیتال: سطح را می توان در محدوده 0 تا 255 تنظیم کرد.
تشخیص حرکت ویدیویی (VMD) : روشن/خاموش، 4 ناحیه در دسترس است
تشخیص تغییر صحنه (SCD) :روشن/خاموش، 1 ناحیه در دسترس است
تشخیص صدا : روشن / خاموش
AI طبقه بندی صدا : تیراندازی، فریاد، بوق خودرو، شکستن شیشه

آنالیز هوش مصنوعی:
تشخیص حرکت تصویری هوش مصنوعی ، تشخیص چهره با هوش مصنوعی،
تشخیص افراد هوش مصنوعی، تشخیص وسایل نقلیه هوش مصنوعی،
تشخیص بدون ماسک هوش مصنوعی، تشخیص اشغال هوش مصنوعی، تشخیص تغییر صحنه با هوش مصنوعی

منطقه حریم خصوصی: روشن / خاموش، تا 32 منطقه در دسترس است
VIQS : روشن / خاموش، تا 8 منطقه در دسترس است
تثبیت کننده تصویر روشن / خاموش (سنسور ژیروسکوپ داخلی)
عنوان دوربین (OSD) : روشن/خاموش، تا 40 کاراکتر (کاراکترهای الفبایی، علائم)

لنز
زوم اپتیکال: 32 برابر (زوم موتوری / فوکوس موتوری)
زوم فوق العاده: حداکثر x 48 (x-48x 32 وقتی وضوح x720 1280است)
فاصله کانونی: 4.25 - 136 میلی متر {5/32 اینچ - 5-11/32 اینچ}

میدان دید زاویه‌ای : [حالت 9: 16] افقی: 2.4 درجه (TELE)  -  65 درجه (WIDE)، عمودی: 1.4 درجه (TELE)- 39درجه (WIDE) (TBD)
[حالت3 : 4] افقی: 1.9 درجه(TELE)- 51 درجه (WIDE)، عمودی: 1.4 درجه (TELE)  -39درجه (WIDE) (TBD)

حداکثر نسبت دیافراگم: 1 : 1.6 (WIDE) – 1 : 4.4 (TELE)
محدوده فوکوس: 3.0 متر {118-1/8  اینچ} –∞
محدوده دیافراگم: F1.6 - بسته

DORI
تشخیص  (25ppm / 8ppf): عرض: 60.3 متر / 197.8 فوت، تله: 1833.2 متر / 6014.4 فوت
مشاهده (62.5ppm / 19ppf): عرض: 24.1 متر / 79.1 فوت، تله: 733.3 متر / 2405.8 فوت
تشخیص  (125ppm / 38ppf): عرض: 12.1 متر / 39.6 فوت، تله: 366.6 متر / 1202.9 فوت
شناختن (250ppm / 76ppf) : عرض: 6.0 متر / 19.8 فوت، تله: 183.3 متر / 601.4 فوت

سیستم روی تراشه (SoC)
سیستم روی تراشه(SoC): Ambarella CV25m

تنظیم زاویه
تنظیم زاویه:
 افقی: 360 درجه پانینگ بی پایان،
شیب: 20- درجه تا 90+ درجه، انحراف: 0 درجه

حرکت / شیب
محدوده شیب: 360 درجه شیب بی پایان

سرعت شیب:
دستی: تقریبا 0.065°/s – 150°/s
از پیش تنظیم شده: تا حدود 700 درجه بر ثانیه

محدوده کج شدن: عملیاتی20- تا 90+ درجه

سرعت چرخش:
دستی:تقریبا 0.065°/s –150°/s
از پیش تنظیم شده: تا حدود 500 درجه در ثانیه

موقعیت های از پیش تعیین شده: 256 موقعیت
حالت خودکار: آهنگ خودکار / حرکت خودکار / دنباله از پیش تعیین شده / گشت
بازگشت خود به خود: 10 ثانیه / 20 ثانیه / 30 ثانیه / 1 دقیقه / 2 دقیقه / 3 دقیقه / 5 دقیقه / 10 دقیقه / 20 دقیقه / 30 دقیقه / 60 دقیقه
ClearSight فعال: بله

رابط کاربری گرافیکی مرورگر
رابط کاربری گرافیکی / تنظیمات لیست زبان: انگلیسی، ایتالیایی، فرانسوی، آلمانی، اسپانیایی، پرتغالی، روسی، چینی، ژاپنی
مرورگر *1 : مایکروسافت اج، فایرفاکس، گوگل کروم

شبکه
شبکه IF: اتصال دهنده Base-T / 100Base-TX, RJ45  10

وضوح H.265/ H.264/ JPEG (MJPEG) :
[حالت 16:9 (حالت 60 فریم در ثانیه)]، [حالت 16:9 (حالت 30 فریم در ثانیه)]،
[حالت 16:9 (حالت 50 فریم در ثانیه)]، [حالت 16:9 (حالت 25 فریم در ثانیه)]
1920x1080, 1280x720, 640x360, 320x180
[حالت 4:3 ​​(حالت 30 فریم در ثانیه)]، [حالت 4:3 ​​(حالت 25 فریم در ثانیه)]
1280x960, VGA, QVGA
[حالت 4:3 ​​(حالت 15 فریم در ثانیه)]، [حالت 4:3 ​​(حالت 12.5 فریم در ثانیه)]
2048x1536* , 1280x960, VGA, QVGA
* از تکنیک های وضوح فوق العاده bu استفاده می شود

انتقال حالت H.265/H.264/نوع *2 :
[حالت انتقال] نرخ بیت ثابت / VBR / نرخ فریم / بهترین تلاش
[نوع انتقال] پورت Unicast (AUTO) / پورت Unicast (MANUAL) / Multicast
JPEG: [کیفیت تصویر] 10 مرحله

کدگذاری هوشمند:
 کنترل GOP (گروهی از تصاویر):
خاموش/ کم (GOP متغیر 1s-8s)/ متوسط ​​(GOP متغیر 4s-16s)/
پیشرفته (GOP 60s ثابت با قاب کلید 1 ثانیه)/
کنترل نرخ فریم (GOP  4s-16s متغیر با کنترل نرخ فریم)
*کنترل پیشرفته و نرخ فریم فقط با H.265 موجود است.
 VIQS هوشمند: روشن (بالا)/روشن(کم)/خاموش، کنترل هوشمند P-picture: روشن/خاموش

روش فشرده سازی صدا * 3 G.726 (ADPCM): 16 kbps / 32 kbps  :
G.711: 64 kbps
AAC-LC*5: 64 kbps / 96 kbps / 128 kbps

حالت انتقال صدا: خاموش / ورودی میکروفون (خط) / خروجی صدا / تعاملی (نیمه دوبلکس) / تعاملی (فول دوبلکس)

پروتکل پشتیبانی شده:
IPv6 : TCP/IP, UDP/IP, HTTP, HTTPS, SSL/TLS, SMTP, DNS, NTP, SNMPv1/v2/v3,
DHCPv6, RTP, MLD, ICMP, ARP, IEEE 802.1X, DiffServ
IPv4 : TCP/IP, UDP/IP, HTTP, HTTPS, SSL/TLS, RTSP, RTP, RTP/RTCP, SMTP,
DHCP, DNS, DDNS, NTP, SNMPv1/v2/v3, UPnP, IGMP, ICMP, ARP,
IEEE 802.1X, DiffServ, SRTP, MQTT, NTCIP

تعداد کاربران همزمان: تا 14 کاربر (بستگی به شرایط شبکه دارد)

ایمن
 FIPS 140-2 سطح 3 (NXP® EdgeLock® SE050F)، گواهی دستگاه GlobalSign® از پیش نصب شده،
HTTPS، احراز هویت کاربر، احراز هویت خلاصه، احراز هویت میزبان،
IEEE802.1X، گزارش سیستم، گزارش انتقال تصویر، حفاظت از نیروی Brute-Force، تشخیص تغییرات، سیستم عامل امضا شده (V2.50 یا جدیدتر)

کارت حافظه SDXC/SDHC/SD (گزینه) :
ضبط H.265 / H.264 :
ضبط دستی / ضبط زنگ هشدار (پیش/پست) / زمانبندی ضبط / پشتیبان گیری در صورت خرابی شبکه
ضبط JPEG:
ضبط دستی / ضبط زنگ هشدار (پیش / ارسال) / پشتیبان گیری در صورت خرابی شبکه
کارت حافظه SDXC/SDHC/SD سازگار:
کارت حافظه  64 :microSDXC گیگابایت، 128 گیگابایت، 256 گیگابایت، 512 گیگابایت
کارت حافظه microSDHC   4:گیگابایت، 8 گیگابایت، 16 گیگابایت، 32 گیگابایت
کارت حافظه: microSD   2گیگابایت

سازگاری با ترمینال موبایل:
iPad،
آیفون (iOS 8.0 یا بالاتر)،
پایانه های Android™

نمایه: ONVIF®  G / M / S / T

زنگ خطر. هشدار
منبع هشدار: 3ورودی ترمینال ،
هشدار VMD،
زنگ فرمان،
زنگ تشخیص صوتی

اقدامات هشدار:
ضبط حافظه SDXC/SDHC/SD، اعلان ایمیل،
اعلان هشدار HTTP نشانگر روی مرورگر، خروجی اعلان هشدار TCP

ورودی خروجی
ورودی صدا *4 : جک مینی استریو ø3.5 میلی‌متری
میکروفون قابل اجرا توصیه شده: نوع برق متصل
(حساسیت میکروفون: dB 51 - تا (0dB=1 V/Pa, 1 kHz) dB 38 (-
امپدانس ورودی: تقریبا 2 کیلو اهم (نامتعادل)
ولتاژ تغذیه: 4.0 ولت 0.5 ±   ولت
برای ورودی خط: سطح ورودی: تقریبا  dBV 10-

خروجی صدا *4 :جک استریو مینی ø3.5 میلی متری (خروجی مونوال)
امپدانس خروجی: تقریبا 600Ω (نامتعادل)
سطح خروجی: dBV20-

پایانه های ورودی/خروجی خارجی *4: ALARM IN 1 (ورودی زنگ هشدار 1/ ورودی سیاه و سفید/ ورودی تنظیم خودکار زمان) (x1)
ALARM IN 2 (ورودی آلارم 2/ ALARM OUT) (x1)، ALARM IN 3 (ورودی زنگ هشدار 3/ خروجی AUX) (x1)

خروجی مانیتور –

عمومی
ایمنی:
UL (UL62368-1), c-UL (CSA C22.2 No.62368-1), CE, IEC62368-1
EMC:    FCC (Part15 ClassA), ICES-003 Issue 7 ClassA, EN55032 ClassA, EN55035
سایر استانداردها: NEMA-TS2

منبع تغذیه و مصرف انرژی:
 (دستگاه کلاس 6)  PoE++ (IEEE802.3bt), PoE++ DC54V: 850mA/Approx.45.9W

دمای عملیات محیطی:  50- درجه سانتیگراد تا 60+ درجه سانتیگراد * (58- درجه فارنهایت تا 140+ درجه فارنهایت) (PoE++)
(محدوده روشن: 30- درجه سانتیگراد تا 60+ درجه سانتیگراد {22- درجه فارنهایت تا 140+ درجه فارنهایت}) (TBD)
حداکثر دما مطابق با NEMA TS 2 (2.2.7) : 74℃(165℉)
* هنگام استفاده با چراغ LED مادون قرمز دائماً روشن، حد بالایی محدوده دمای عملیاتی 50+ درجه سانتیگراد {122+ درجه فارنهایت} است.

رطوبت عملیاتی محیط: 10 تا 100 درصد (بدون تراکم)
مقاومت در برابر آب و گرد و غبار: IP66، سازگار با استاندارد IEC60529، نوع 4X (UL50E)، سازگار با NEMA 4X
مقاوم در برابر ضربه: IK10 (IEC 62262)
مقاومت در برابر باد: تا 40 متر بر ثانیه {تقریباً 89 مایل در ساعت}

ابعاد
حداکثر قطر: φ167 میلی‌متر × 205 میلی‌متر (H){φ6-9/16 اینچ × 8-1/16اینچ (H)}
شعاع گنبد SR 77.5 میلی متر {SR 3-1/16 اینچ}
(به استثنای یک پیوست برای بخش مجرا و قطعات بیرون زده)

جرم (تقریبا): تقریبا. 3 کیلوگرم (بدون پیوست)

پایان
 بدنه اصلی:
ریخته گری آلومینیومی (روکش مقاوم در برابر آسیب سنگین نمک)، i-PRO سفید
پیچ های ثابت بیرونی: استیل ضد زنگ (مقاوم در برابر خوردگی)
پوشش گنبدی: رزین پلی کربنات، شفاف

سایر: محفظه های مقاوم در برابر دستکاری *5

یادداشت
*1 برای اطلاعات در مورد تأیید عملکرد مرورگرهای وب، به وب سایت پشتیبانی ما <شماره کنترل: C0132> مراجعه کنید.
*2 انتقال برای 4 جریان می تواند به صورت جداگانه تنظیم شود.
*3 هنگام ضبط صدا روی کارت حافظه SD، فقط از AAC-LC (کدگذاری صوتی پیشرفته - پیچیدگی کم) استفاده کنید.
*4 هنگام استفاده با آنها، کابل WV-QCA501A مورد نیاز است.
*5 جزء دارای ساختاری است که پیچ هایی که پس از نصب در دسترس هستند را نمی توان با پیچ گوشتی معمولی پیچ یا باز کرد.

مهم
- اقدامات احتیاطی ایمنی: قبل از استفاده از این محصول، اطلاعات اولیه، راهنمای نصب و دستورالعمل های عملیاتی را به دقت مطالعه کنید.
– جرم ها و ابعاد تقریبی است.
- مشخصات ممکن است بدون اطلاع قبلی تغییر کند.
